Editor manual - Manual de instrucciones
PDF Manual de instruccionesHemos intentado diseñar el editor manual de la forma más sencilla posible para que pueda ser utilizado incluso por usuarios con poca experiencia informática. No obstante, requiere una breve introducción y un poco de práctica. Una vez que se acostumbre a él, crear esquemas de corte será rápido y sencillo.

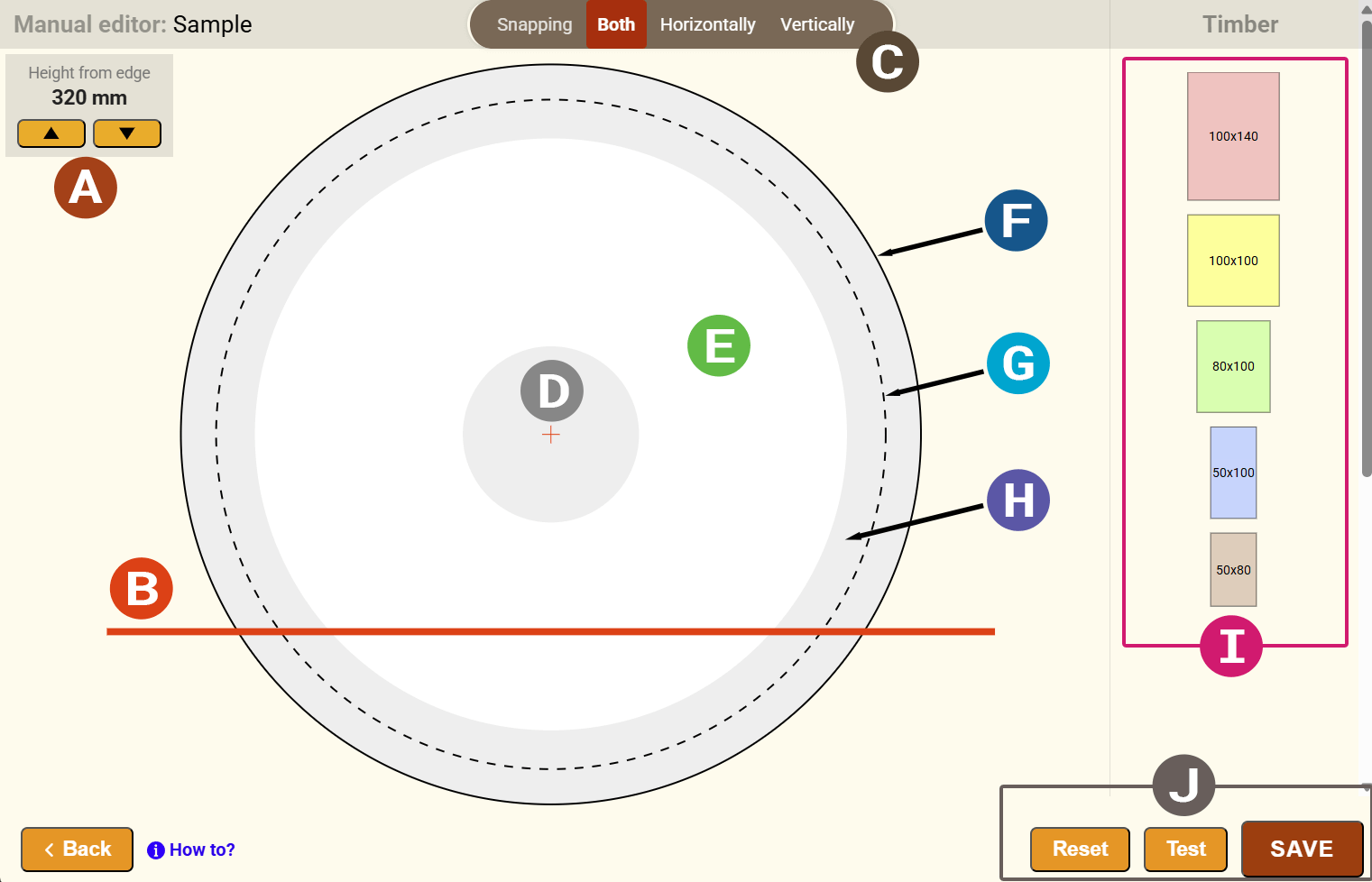

A | Configuración del plano de corte básico |
|---|---|
B | Plano de corte de referencia (baseline) |
C | Ajuste |
D | Duramen |
E | Albura |
F | Diámetro grande |
G | Diámetro pequeño |
H | Zona de tabla no canteada |
I | Artículos de madera aserrada |
J | Botones para procesar el esquema |
Configuración del plano de corte básico (baseline)
Configure la altura del plano de corte básico (línea base) mediante los botones del borde superior.
Esquema sin volteo
En los esquemas sin volteo del tronco, la línea roja – la línea base – representa el límite inferior por debajo del cual no se pueden colocar piezas de madera aserrada. Su altura mínima, medida desde abajo, viene determinada por el tipo de máquina asignada o por su parámetro «altura mínima de corte».
Esquema con volteo
En los esquemas con volteo, la colocación de la línea base es arbitraria. La condición básica es que, después del volteo, la base definida por la línea base sea lo suficientemente ancha para la colocación estable del tronco. La línea roja paralela más fina indica el grosor mínimo de la última tabla, por lo que las piezas de madera aserrada en esta zona deben colocarse más arriba y deben sobrepasar esta línea. La distancia entre la línea base y el grosor mínimo está definida para la máquina correspondiente por el parámetro «grosor mínimo de la última tabla».
Inserción de piezas de madera aserrada
En el lado derecho, en la sección del editor, se muestran las piezas de madera aserrada asignadas al esquema de corte. Para colocar madera aserrada en el área del tronco, haga clic en la pieza seleccionada. La pieza de madera aserrada se colocará automáticamente en el área del tronco.
Colocación de madera aserrada
Comience colocando la madera aserrada sobre la línea base de izquierda a derecha. Coloque el cursor sobre la pieza de madera aserrada, pulse el botón del ratón y arrastre la madera aserrada al lugar del perfil del tronco donde desea situarla. Coloque gradualmente las demás piezas de madera aserrada de izquierda a derecha en capas. Cuando la pieza de madera aserrada esté en la posición correcta y a la distancia correcta de las demás piezas (según el ancho de corte), aparecerá una fina línea azul o varias líneas azules, y la pieza encajará exactamente en su lugar para que se mantenga el ancho de corte. Suelte el botón del ratón y la pieza de madera aserrada quedará colocada correctamente.
Giro / eliminación de piezas de madera aserrada
Las piezas de madera aserrada pueden girarse o eliminarse. Coloque el cursor sobre la pieza de madera aserrada y pulse la tecla "R" para girarla o la tecla "D" para eliminar la pieza correspondiente.
Ajuste
El sistema ajusta automáticamente la pieza de madera aserrada (horizontal y verticalmente) a las que ya están colocadas en el área. Sin embargo, en algunos casos es necesario desactivar el ajuste. Para ello, hay un interruptor en la parte superior del editor, donde se puede desactivar una de las direcciones de ajuste. Por ejemplo, si selecciona la opción vertical, el ajuste horizontal se desactivará y podrá mover la pieza libremente en dirección horizontal.
Zoom - ampliación
Girando la rueda del ratón, el esquema de corte puede ampliarse o reducirse.
Prueba y guardado del esquema
Después de colocar varias piezas de madera aserrada, recomendamos comprobar periódicamente el esquema pulsando el botón Probar. Si la posición de alguna pieza de madera aserrada es incorrecta, el sistema marcará las piezas problemáticas. Si el esquema está terminado, pulse el botón Guardar, el esquema se guardará en nuestro sistema, se generarán los pasos individuales de aserrado y se enviarán a la aplicación móvil.
